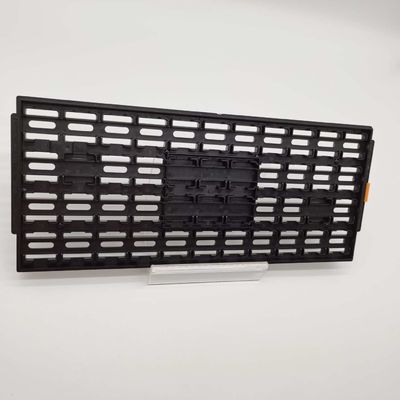

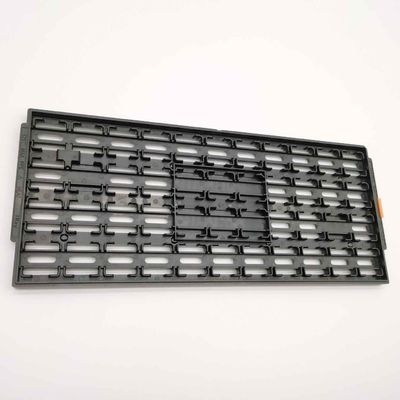

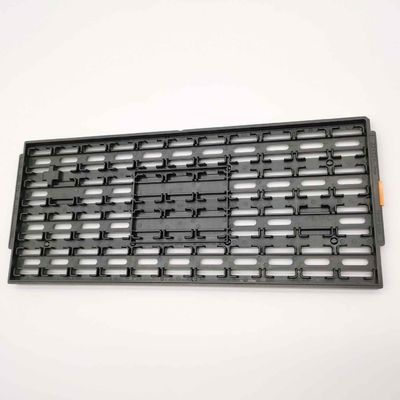

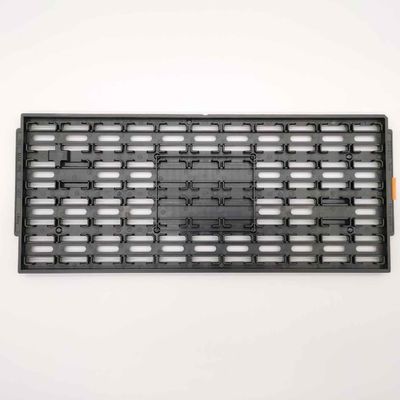

QFP Package ESD IC Trays Jedec Standard Max 0.76mm Flatness

QFP Package ESD IC Trays Jedec Standard Max 0.76mm Flatness

الاسم التجاري: Hiner-pack
رقم الطراز: HN1968
الـ MOQ: 1000 قطعة
السعر: $1.35~$2.38(Prices are determined according to different incoterms and quantities)
شروط الدفع: T / T.
القدرة على التوريد: القدرة بين 2500PCS ~ 3000PCS / في اليوم الواحد
معلومات مفصلة
مكان المنشأ:
صنع بالصين
إصدار الشهادات:
ISO 9001 ROHS SGS
مواد:
معدات الوقاية الشخصية
اللون:
أسود
درجة حرارة:
125 درجة مئوية
ملكية:
ESD
مقاومة السطح:
1.0x10E4 ~ 1.0x10E11Ω
التسطيح:
أقل من 0.76 ملم
إنكوترمز:
EXW ، FOB ، CIF ، DDU ، DDP
خدمة مخصصة:
دعم الآلات القياسية وغير القياسية والدقيقة
تفاصيل التغليف:
80 ~ 100pcs / per carton ، الوزن حوالي 12 ~ 16kg / لكل كرتون ، حجم الكرتون 35 * 30 * 30mm
القدرة على العرض:
القدرة بين 2500PCS ~ 3000PCS / في اليوم الواحد
إبراز:

صواني بلاستيكية QFP ESD

,

صواني بلاستيكية SGS ESD

,

صينية QFP esd

وصف المنتج
QFP Package ESD IC Trays Jedec Standard Max 0.76mm Flatness

صواني Jedec القياسية المضادة للكهرباء الساكنة مخصصة لحمل حزمة QFP IC

وصف التفاصيل:

صينية من طريقة حزمة QFP ، تحتاج حقًا إلى إيلاء اهتمام خاص لحماية حافة موقع الدبوس وهيكلها وشكلها ، ودبوس مختلف تختلف كل منطقة حساسة في حاجة إلى الحماية ، وتصميم علبة IC هو أول حاجة يجب مراعاتها وهي تخزين آمن للتعبئة رقاقة ، حزمة IC لأسباب مختلفة لها طرق تصميم مختلفة ، كلا الجانبين QFP IC لهما هيكل دبوس ، أضاف مصممنا الأخاديد على كلا الجانبين ، بحيث يمكن وضع المسامير بسلاسة لتجنب التعرض للمس ، والبطاقة الوسطى يمكن أيضًا تثبيت الفتحة على الشريحة ، بحيث يمكن التقاطها بواسطة المعدات الأوتوماتيكية على أساس التخزين الآمن للرقاقة ، وهو أكثر ملاءمة للشحن والتخزين.

من خلال توفير مجموعة متنوعة من حلول تصميم IC للتغليف بناءً على الشريحة الخاصة بك ، فإن الدرج المخصص بنسبة 100٪ ليس مناسبًا فقط لتخزين IC ولكن أيضًا لحماية تخزين الرقائق بشكل أفضل. لقد صممنا الكثير من طرق التعبئة ، والتي تحتوي أيضًا على BGA و FBGA و LGAQFN ، QFP ، PGA ، TQFP ، LQFP ، SoC و SiP ، وما إلى ذلك يمكننا تقديم خدمة مخصصة لجميع طرق تغليف علبة الرقائق.

حجم خط المخطط التفصيلي 322.6 * 135.9 * 12.19 ملم ماركة حزمة هينر
نموذج HN1968 نوع الحزمة QFP IC
حجم التجويف 22 * 22 * ​​6.9 مصفوفة الكمية 11 * 4 = 44 قطعة
مادة معدات الوقاية الشخصية التسطيح ماكس 0.76 مم
اللون أسود خدمة قبول OEM ، ODM
مقاومة 1.0x10e4-1.0x10e11Ω شهادة بنفايات



تطبيق المنتج



حزمة مكون وحدة IC PCBA

تغليف المكونات الإلكترونية تغليف الجهاز البصري




التعبئة والتغليف


تفاصيل التغليف: التعبئة حسب الحجم المحدد للعميل



إشارة إلى مقاومة درجات الحرارة للمواد المختلفة

مادة درجة حرارة الخبز مقاومة السطح
معدات الوقاية الشخصية اخبز 125 درجة مئوية ~ 150 درجة مئوية كحد أقصى 1.0 * 10E4Ω ~ 1.0 * 10E11Ω
MPPO + ألياف الكربون اخبز 125 درجة مئوية ~ 150 درجة مئوية كحد أقصى 1.0 * 10E4Ω ~ 1.0 * 10E11Ω
MPPO + مسحوق الكربون اخبز 125 درجة مئوية ~ 150 درجة مئوية كحد أقصى 1.0 * 10E4Ω ~ 1.0 * 10E11Ω
MPPO + الألياف الزجاجية اخبز 125 درجة مئوية ~ 150 درجة مئوية كحد أقصى 1.0 * 10E4Ω ~ 1.0 * 10E11Ω
PEI + ألياف الكربون ماكس 180 درجة مئوية 1.0 * 10E4Ω ~ 1.0 * 10E11Ω
لون IDP 85 درجة مئوية 1.0 * 10E6Ω ~ 1.0 * 10E10Ω
يمكن تخصيص اللون ودرجة الحرارة والمتطلبات الخاصة الأخرى

QFP Package ESD IC Trays Jedec Standard Max 0.76mm Flatness 0

التعليمات


1. كيف يمكنني الحصول على الاقتباس؟
رد:يرجى تقديم تفاصيل متطلباتك بشكل واضح قدر الإمكان.حتى نتمكن من إرسال العرض لك في المرة الأولى.
للشراء أو إجراء مزيد من المناقشة ، من الأفضل الاتصال بنا عبر Skype / البريد الإلكتروني / الهاتف / Whatsapp ، في حالة حدوث أي تأخير.

2. كم من الوقت سيستغرق الحصول على رد؟
رد:سوف نقوم بالرد عليك خلال 24 ساعة من يوم العمل.

3. ما نوع الخدمة التي نقدمها؟
رد:يمكننا تصميم رسومات IC Tray مقدمًا بناءً على وصفك الواضح لـ IC أو المكون. نقدم خدمة الشباك الواحد من التصميم إلى التعبئة والتغليف والشحن.
4. ما هي شروط التسليم؟
رد:نحن نقبل
EXW ، FOB ، CIF ، DDU ، DDPوما إلى ذلك ، يمكنك اختيار أكثرها ملاءمة أو فعالية من حيث التكلفة بالنسبة لك.

5. كيفية ضمان الجودة؟
رد:عيناتنا من خلال اختبار صارم ، المنتجات النهائية تتوافق مع معايير JEDEC الدولية ، لضمان معدل مؤهل بنسبة 100٪.
