علبة JEDEC IC القياسية لنوع LGA الأساسية في عملية تعبئة أشباه الموصلات

علبة JEDEC IC القياسية لنوع LGA الأساسية في عملية تعبئة أشباه الموصلات

الاسم التجاري: Hiner-pack
رقم الطراز: HN23072
الـ MOQ: 1000 قطعة
السعر: TBC
شروط الدفع: 100% Prepayment
القدرة على التوريد: 2000PCS/Day
معلومات مفصلة
Place of Origin:
China
إصدار الشهادات:
ISO 9001 SGS ROHS
Mold No.:
HN23072
Cavity Size/mm:
21.18*16.08*2.6
Overall Size/mm:
322.6x135.9x7.62
Matrix Quantity:
13X4=52PCS
Material:
MPPO/PPE
Height:
7.62mm
IC Type:
BGA,QFP,QFN,LGA,PGA
Tray Features:
Stackable
Tray Shape:
Rectangular
Surface Resistance:
1.0*10e4-1.0*10e11Ω
Color:
Customer'requirement
Packaging Details:
80~100pcs/carton
Supply Ability:
2000PCS/Day
إبراز:

علبة المصفوفة القياسية jedec,حزمة أشباه الموصلات JEDEC IC Tray,علبة IC من نوع LGA JEDEC

,

Semiconductor Packaging JEDEC IC Tray

,

LGA Type JEDEC IC Tray

وصف المنتج

علبة JEDEC IC القياسية لنوع LGA ضرورية في عملية تعبئة أشباه الموصلات

تقنية JEDEC IC TRAY المعتادة المستخدمة في عملية تصنيع صناعة أشباه الموصلات


هذا الصندوق المتوافق مع JEDEC مصمم للمصنعين الذين يحتاجون إلى حلول عالية الأداء في بيئات الالكترونيات الدقيقةيوفر حماية ESD الأساسية مع الحفاظ على التكافل الهيكلي خلال دورات التعامل المتكررةميزاته المتكاملة لتحديد المواقع والمحاذاة تدعم تحديد المواقع السريع والدقيق على الخطوط الآلية ، بينما تضمن جيوب الصب احتواء جهاز آمن خلال الاختبار والتجميع ،والشحن.

الخصائص والفوائد:

• الهندسة المتوافقة مع المعايير: تتوافق بالكامل مع متطلبات JEDEC المخططية للتوافق مع معدات المعالجة العالمية.

• التحكم الكهربائي الستاتي الموثوق به: مصنوع من مواد موصلة توفر حماية ESD ثابتة، مما يساعد على حماية المكونات الحساسة.

• تقديم جزء متسق: تحتفظ الخلايا التي يتم تشكيلها بدقة بالأجزاء بشكل آمن في اتجاهات ثابتة ، مما يقلل من أخطاء التعامل وتغيير الجهاز.

• محسّنة للروبوتات: مصممة للتوافق مع أدوات التقاط الفراغ والأذرع الميكانيكية وأنظمة التغذية في الخط.

• المرونة الهيكلية: تتحمل الضغوط التشغيلية أثناء المعالجة والتخزين مع الحفاظ على مسطحة الدرج وسلامة الجيب.

• التخزين والنقل الفعال: تسمح الحواف المتداخلة بالتراص المستقر والذي يوفر المساحة ، سواء أثناء العملية أو في التخزين.

المعلمات التقنية:

العلامة التجارية حزمة الهينر حجم الخط الخارجي 322.6*135.9*7.62ملم
النموذج HN23072 حجم التجويف 21.18*16.08*2.6ملم
نوع الحزمة مكون IC مصفوفة QTY 13*4=52PCS
المواد الأجهزة الشخصية مسطحة ماكس 0.76ملم
اللون أسود الخدمة تقبل OEM، ODM
المقاومة 1.0x10e4-1.0x10e11Ω شهادة RoHS

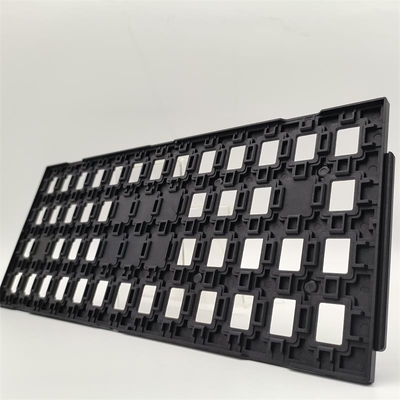

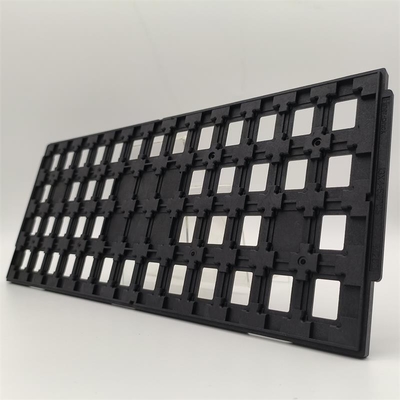

jedec tray ic chip tray HN23072-1


jedec tray ic chip tray size design drawing HN23072


التطبيق:

تم تصميم هذه الصينية لتجميع IC، والفحص الآلي، واختبار أشباه الموصلات، وهي مثالية للعمليات حيث السرعة ودقة التعامل هي المفتاح.يدعم مجموعة واسعة من سيناريوهات تصنيع الإلكترونيات من تعبئة مستوى الشريحة إلى تجميع وحدة النظام ويتكامل بسهولة في كل من إعدادات العمليات في الخط واللقطاتسواء في غرفة نظيفة أو على أرضية الإنتاج القياسية، يضمن الدرج وضع موثوق به وسلامة الجزء في كل مرحلة.

التخصيص:

تصميم الدرج المرن يدعم مجموعة واسعة من التكوينات المخصصة لتلبية تحديات الإنتاج المحددة:

• تخطيطات جيوب مخصصة: ضبط حجم الجيب أو العدد أو المسافة لتتناسب مع أبعاد أو أشكال قطع غير قياسية.

• خيارات ترميز الألوان: استخدم المواد الآمنة ضد ESD بألوان مختارة لتحديد أنواع المنتجات أو محطات العمل أو مراحل الإنتاج.

• العلامة داخل القالب: إضافة معرفات خاصة بالعميل أو ميزات تتبع أثناء التصنيع لتحديد هوية واضح ودائم.

• ميزات محاذاة متخصصة: تعديل الحواف أو إضافة علامات تبويب فهرسة خاصة بالأداة لتحسين الأداء في أنظمة التعامل الملكية.

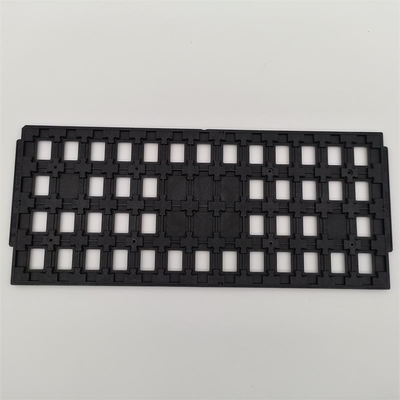

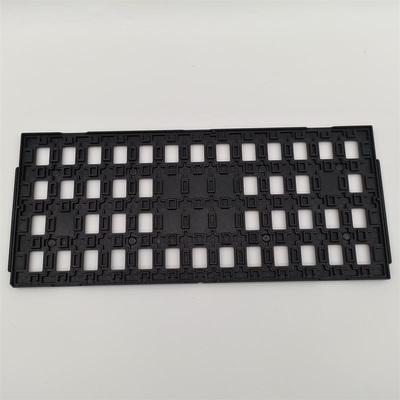

jedec tray ic chip tray HN23072-2
