| الاسم التجاري: | Hiner-pack |
| رقم الطراز: | JEDEC TRAY SERIES |
| الـ MOQ: | 1000 |
| السعر: | $1.5~$6(Prices Are Determined According To Different Incoterms And Quantities） |
| شروط الدفع: | T/T |
| القدرة على التوريد: | 2000PCS/Day |

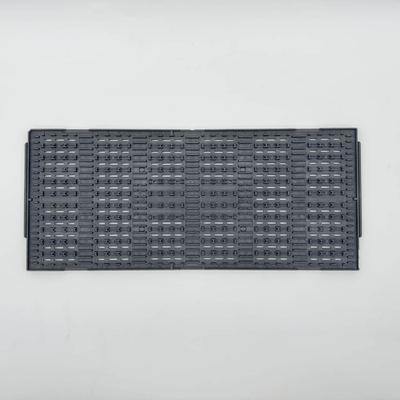

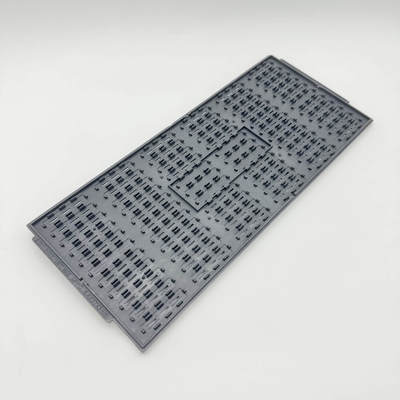

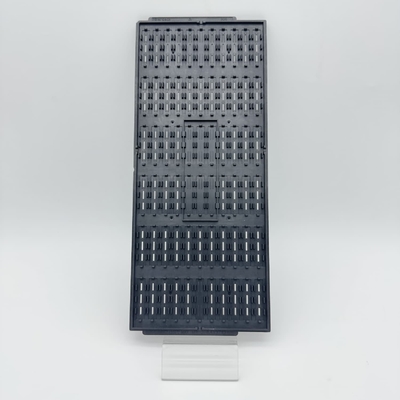

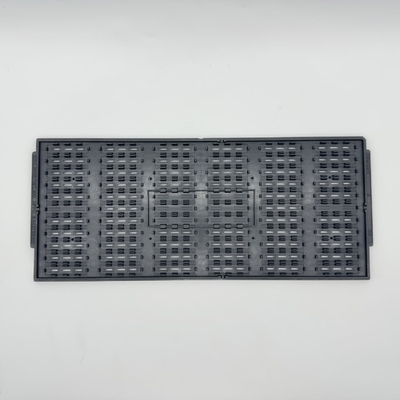

•تتوفر صناديق المصفوفة JEDEC بأبعاد الخطوط العريضة القياسية من 12.7 x 5.35 بوصة (322.6 x 136 مم). تم تصميم هذه الصناديق لاستيعاب مجموعة واسعة من المكونات القياسية ، بما في ذلك BGA ، CSP ، QFP ،TQFPو QFN و TSOP و SOIC. الصناديق ذات الملفات المنخفضة ذات سمك 0.25 بوصة (6.35 مم) مناسبة لنسبة 90٪ من المكونات القياسية ، في حين أن نسخة ذات الملفات العالية من 0.40 بوصة (10.16mm) متوفرة لمكونات سميكة مثل PLCCو (سيركواد) و (بي جي ايه)
•تم تصميم صناديق JEDEC بعناية لتسهيل التعامل مع المكونات وتوجيهها.تمكين التعامل الآلي باستخدام أدوات التقاط الفراغتسمح الميزة المزدوجة على جانب واحد باستخدام دبوس لتثبيت التوجه الصحيح للمكونات ميكانيكياً ،في حين أن 45 درجة chamfer في زاوية واحدة بمثابة مؤشر مرئي من توجيه دبوس 1.
•القدرة على التراكم هي سمة رئيسية من صفائح JEDEC ، مما يسمح لهم بالتراكم داخل عائلة الجهاز نفسها ونموذج الشركة المصنعة.من المهم أن نلاحظ أن خلط الصحنات من الشركات المصنعة المختلفة لا ينصح، حتى داخل عائلة الأجهزة نفسها ، وذلك بسبب الاختلافات الطفيفة بين العلامات التجارية. في حين يمكن تجميع طبقات JEDEC إلى ارتفاع عدة أقدام ، فإن الممارسة القياسية تحد من التراكم إلى 5 إلى 7 طبقات.
| العلامة التجارية | حزمة الهينر | حجم الخط الخارجي | 322.6*135.9*7.62ملم |
| النموذج | HN24017 | حجم التجويف | 6.4*37*3ملم |
| نوع الحزمة | مكون IC | مصفوفة QTY | 6 × 11 = 66PCS |
| المواد | MPPO | مسطحة | ماكس 0.76ملم |
| اللون | أسود | الخدمة | تقبل OEM,ODM |
| المقاومة | 1.0x10e4-1.0x10e11Ω | شهادة | الـ ROHS |
• عندما وضعت JEDEC الخطوط العريضة القياسية للمصفوفة ، تم التركيز بالكامل على الحجم الخارجي والميزات. تم ترك الداخلية عمداً غير محددة وغير مقيدة.هذا ترك الباب مفتوحا لمخطط الصحن المصفوفة لاستخدامها لمجموعة غير محدودة من المنتجات والمكونات.
• تم تصميم أول صناديق JEDEC لصناعة أشباه الموصلات. غالبًا ما يشار إلى هذه الصناديق باسم صناديق IC المصفوفة.هذا لا يزال الاستخدام الأكثر شيوعًا مع الصناديق المستخدمة لأجهزة ثقب مثل PGA، حزم DIP و TO ؛ أجهزة تركيب السطح مثل حزم QFP و BGA و TSOP و FP ؛ وأجهزة بدون رصاص مثل حزم LGA و QFN و LCC.
س: كيف يمكنني الحصول على عرض؟
أ:الرجاء تقديم تفاصيل متطلباتك بوضوح قدر الإمكان سأرسل لك العرض في المرة الأولى
للشراء أو لمزيد من المناقشة، من الأفضل الاتصال بنا عن طريق سكايب / البريد الإلكتروني / الهاتف / واتساب، في حالة وجود أي تأخير.
س: كم سيستغرق الأمر للحصول على رد؟
أ:سنرد عليك خلال 24 ساعة من يوم العمل.
س: ما نوع الخدمة التي نقدمها؟
أ:يمكننا تصميم رسومات IC Tray مقدماً بناءً على وصفك الواضح لـ IC أو المكون. توفير خدمة واحدة من التصميم إلى التعبئة والتعبئة والشحن.
س: ما هي شروط التسليم الخاصة بك؟
أ:نحن نقبل EXW، FOB، CIF، DDU، DDP الخ. يمكنك اختيار واحد الذي هو الأكثر ملاءمة أو فعالية التكلفة بالنسبة لك.
س: كيف تضمنون الجودة؟
أ:عيناتنا من خلال اختبار صارم، المنتجات النهائية تتوافق مع معايير JEDEC الدولية، لضمان معدل مؤهل 100٪.
