| الاسم التجاري: | Hiner-pack |
| رقم الطراز: | JEDEC TRAY SERIES |
| الـ MOQ: | 1000 |
| السعر: | $1.5~$6(Prices Are Determined According To Different Incoterms And Quantities） |
| شروط الدفع: | T/T |
| القدرة على التوريد: | 2000PCS/Day |
أبعاد الخطوط العريضة لجميع صناديق المصفوفة JEDEC هي 12.7 × 5.35 بوصة (322.6 × 136 مم). صناديق ذات ملف شخصي منخفض بسماكة 0.25 بوصة (6.35 مم) تستوعب 90٪ من جميع المكونات القياسية ، مثل BGA,CSP و QFP و TQFP و QFN و TSOP و SOIC. تتوفر نسخة عالية الوضوح 0.40 بوصة (10.16 مم) لاحتواء مكونات سميكة (عالية) مثل PLCC و CERQUAD و PGA (Pin Grid Arrays) ، والوحدات والجمعيات.
تم وضع الكثير من التفكير في تصميم صناديق JEDEC. يتم تكوين الصناديق بخلايا مسطحة في المنطقة الوسطى للسماح بالتسليم الآلي بواسطة أدوات التقاط الفراغ.يتم منحوتة ميزة scalloped في جانب واحد من الدرج للسماح باستخدام دبوس لتثبيت ميكانيكيا التوجه الصحيح أثناء الاستخداميوفر شفرة 45 درجة في زاوية واحدة مؤشر بصري لتوجيه الدبوس 1 للمكونات المثبتة في الصحن.

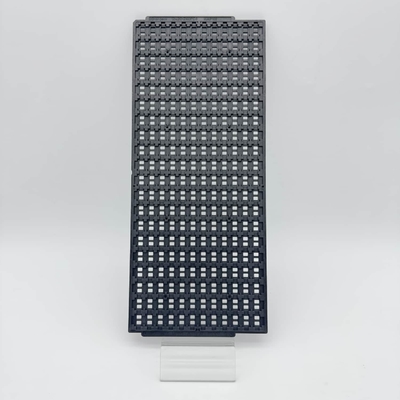

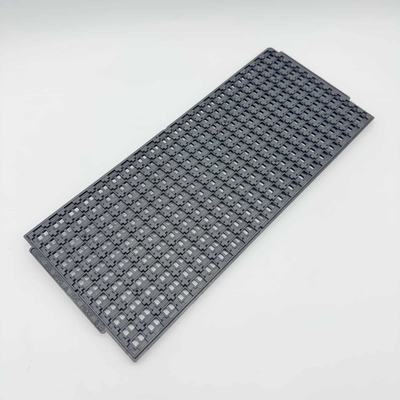

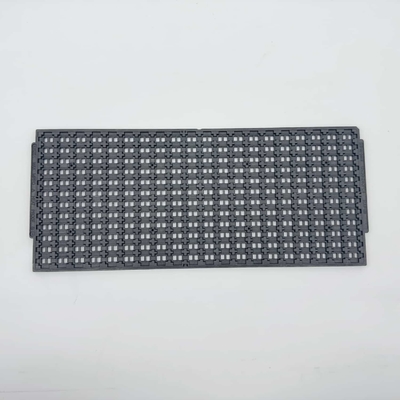

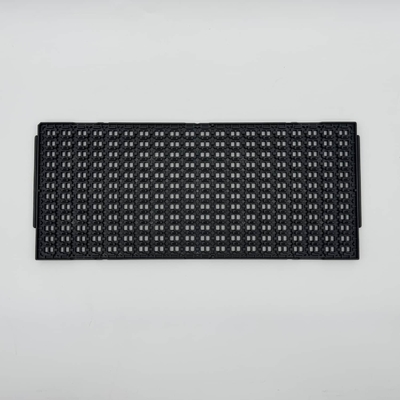

| العلامة التجارية | حزمة الهينر | حجم الخط الخارجي | 322.6*135.9*7.62ملم |
| النموذج | HN24037 | حجم التجويف | 11*7*1.3ملم |
| نوع الحزمة | مكون IC | مصفوفة QTY | 12*20=240PCS |
| المواد | MPPO | مسطحة | ماكس 0.76ملم |
| اللون | أسود | الخدمة | تقبل OEM,ODM |
| المقاومة | 1.0x10e4-1.0x10e11Ω | شهادة | الـ ROHS |
• التغليف: في جوهرها، الصناديق هي ببساطة حاويات. تتضمن مخطط الصناديق JEDEC ميزات للتراص، حيث يصبح كل صندوقا متتاليا غطاء للصندوق السفلي.
• النقل والتخزين الأجزاء التي يتم تحميلها في صناديق JEDEC المتراصمة سهلة التخزين أو النقل ، عبر الغرفة أو حول العالم.نقل محتوياتها من خلال مجموعة متنوعة من أدوات العملية والمعدات.
• الحماية الحماية من الأضرار الميكانيكيةيتم تصنيع معظم صناديق JEDEC باستخدام مواد توفر أيضًا حماية كهربائية من التفريغ الكهرومغناطيسي (ESD)
• التوحيد القياسي - توفر علب المصفوفات JEDEC IC التوافق مع معظم معدات تصنيع ألواح أشباه الموصلات وألواح الكمبيوتر.المنتجات الداعمة للصناديق JEDEC منتشرة وعالميةويشمل ذلك الصناديق المموجة، والأغطية الوقائية، وأحزمة الاحتفاظ، وأجهزة التغذية الوحيدة، والكثير من المعرفة الصناعية.
