| الاسم التجاري: | Hiner-pack |
| رقم الطراز: | JEDEC TRAY SERIES |
| الـ MOQ: | 1000 |
| السعر: | $1.5~$6(Prices Are Determined According To Different Incoterms And Quantities） |
| شروط الدفع: | T/T |
| القدرة على التوريد: | 2000PCS/Day |
• أبعاد الخطوط العريضة لجميع صناديق المصفوفة JEDEC هي 12.7 × 5.35 بوصة (322.6 × 136 ملم). صناديق الملفات التحتية منخفضة الوضوح بسماكة 0.25 بوصة (6.35 ملم) تستوعب 90٪ من جميع المكونات القياسية ،مثل BGA، CSP ، QFP ، TQFP ، QFN ، TSOP و SOIC. تتوفر نسخة عالية الوضوح 0.40 بوصة (10.16 مم) لاحتواء مكونات سميكة (عالية) مثل PLCC ، CERQUAD ، PGA (Pin Grid Arrays) ، الوحدات والجمعات.
• يمكن تكوين صانع JEDEC داخل عائلة الأجهزة نفسها ونموذج الشركة المصنعة. لا ينصح بخلط علامات تجارية متعددة من الشركات المصنعة ، حتى داخل عائلة الأجهزة نفسها.بسبب الاختلافات الصغيرة من علامة تجارية إلى أخرىفي حين أن صواني JEDEC قد تكون مكدسة على ارتفاع عدة أقدام ، في الممارسة العادية ، يقتصر التراص على 5 إلى 7 صواني.

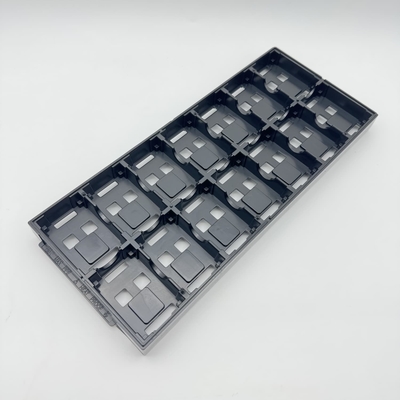

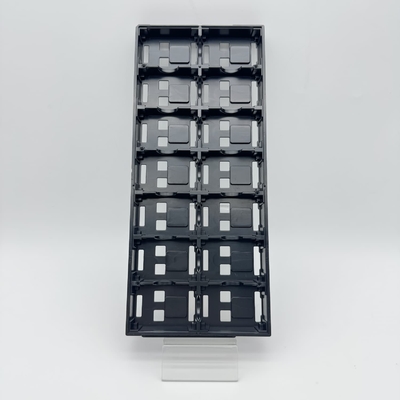

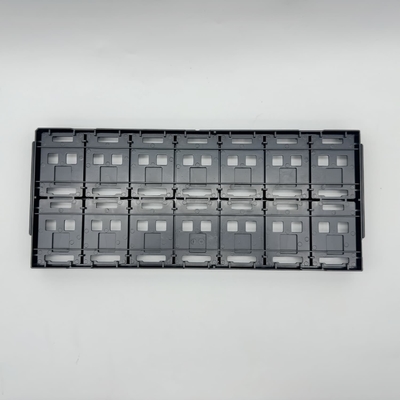

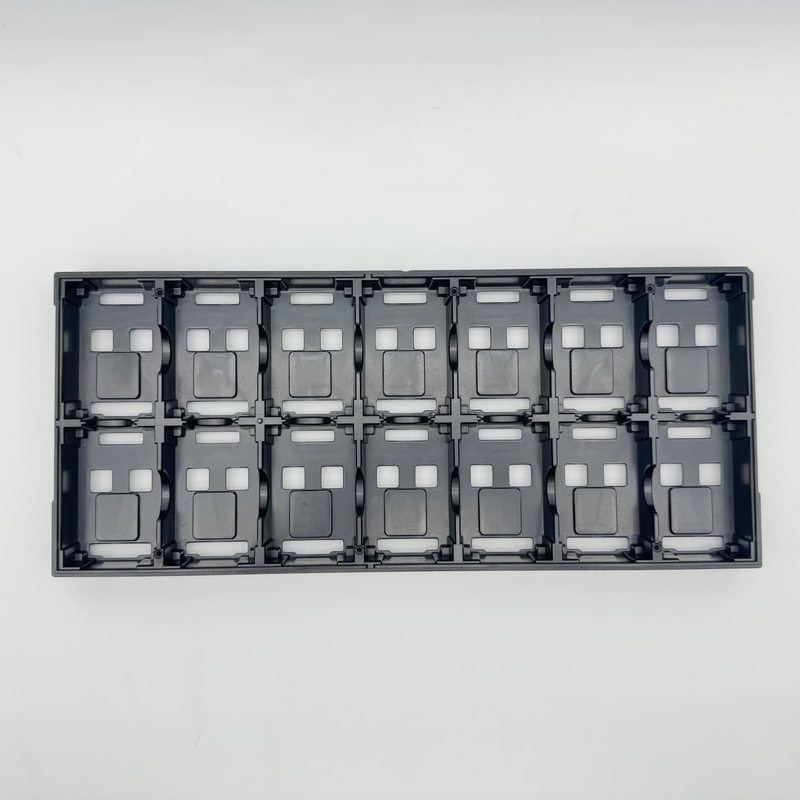

| العلامة التجارية | حزمة الهينر | حجم الخط الخارجي | 322.6*135.9*24ملم |
| النموذج | HN24033 | حجم التجويف | 58.4*36.83*16.62ملم |
| نوع الحزمة | مكون IC | مصفوفة QTY | 2 × 7 = 14PCS |
| المواد | الأجهزة الشخصية | مسطحة | ماكس 0.76ملم |
| اللون | أسود | الخدمة | تقبل OEM,ODM |
| المقاومة | 1.0x10e4-1.0x10e11Ω | شهادة | الـ ROHS |
| استخدام | تعبئة المكونات الإلكترونية، الأجهزة البصرية، |
| السمة | (إس دي) ، متينة، درجة حرارة عالية، مقاومة للماء، معاد تدويرها، صديقة للبيئة |
| المواد | MPPO.PPE.ABS.PEI.IDP... الخ |
| اللون | أسود، أحمر، أصفر، أخضر، أبيض، وألوان مخصصة |
| الحجم | حجم مخصص، مستطيل، شكل دائرة |
| نوع العفن | عفن الحقن |
| التصميم | عينة أصلية أو يمكننا إنشاء التصاميم |
| التعبئة | بواسطة الكرتون |
| العينة | وقت العينة: بعد تأكيد المسودة وترتيب الدفع |
| رسوم العينات: 1. مجانية للعينات الموجودة | |
| 2. علبة مخصصة تفاوض | |
| وقت التنفيذ | 5-7 أيام عمل |
| يجب أن يكون الوقت الدقيق وفقا للكمية المطلوبة |
• عندما وضعت JEDEC الخطوط العريضة القياسية للمصفوفة ، تم التركيز بالكامل على الحجم الخارجي والميزات. تم ترك الداخلية عمداً غير محددة وغير مقيدة.هذا ترك الباب مفتوحا لمخطط الصحن المصفوفة لاستخدامها لمجموعة غير محدودة من المنتجات والمكونات.
• تم تصميم أول صناديق JEDEC لصناعة أشباه الموصلات. غالبًا ما يشار إلى هذه الصناديق باسم صناديق IC المصفوفة.هذا لا يزال الاستخدام الأكثر شيوعًا مع الصناديق المستخدمة لأجهزة ثقب مثل PGA، حزم DIP و TO ؛ أجهزة تركيب السطح مثل حزم QFP و BGA و TSOP و FP ؛ وأجهزة بدون رصاص مثل حزم LGA و QFN و LCC.
• اليوم ، المكونات الإلكترونية الأخرى مثل الموصلات ، المقابس ، المكيفات ، PCBs ، MEMS ،ويتم التعامل مع مجموعة واسعة من التركيبات الصغيرة في صناديق المصفوفة JEDEC لتسهيل التجميع ومعالجة الاختيار والمكانمكونات غير إلكترونية، بما في ذلك العدسات، أجزاء الساعات، قطع معدنية صممت، حتى الأحجار الاصطناعية،يتم معالجتها في صناديق المصفوفة المخطط JEDEC بحيث يمكن استخدام معدات الأتمتة القياسية.
