| الاسم التجاري: | Hiner-pack |
| رقم الطراز: | HN24145 |
| الـ MOQ: | 1000 |
| السعر: | $1.5~$6(Prices Are Determined According To Different Incoterms And Quantities） |
| شروط الدفع: | 100% Prepayment |
| القدرة على التوريد: | 2000PCS/Day |

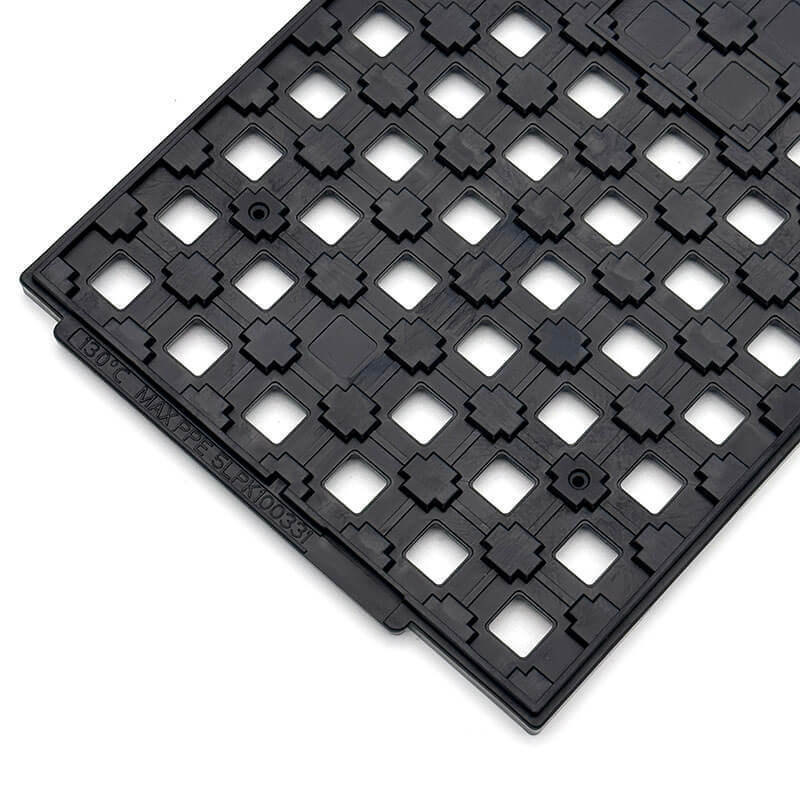

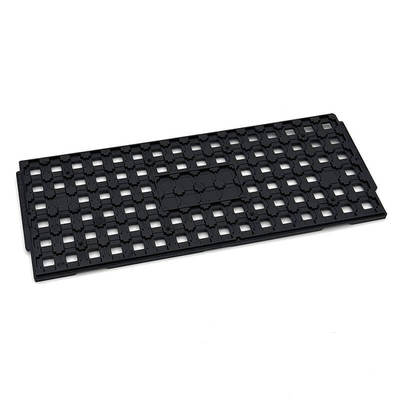

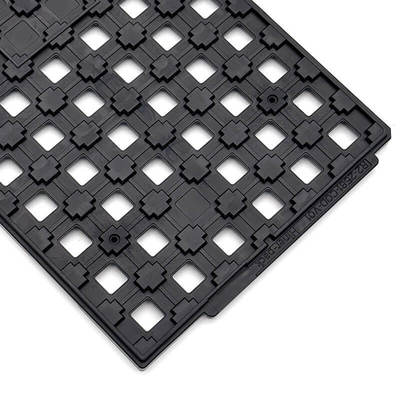

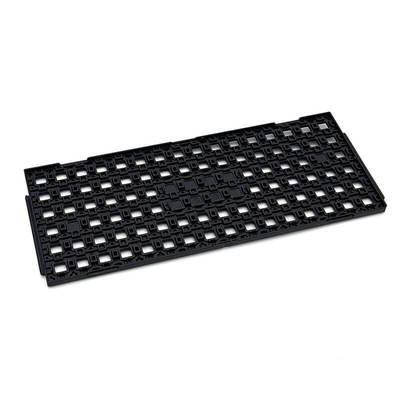

الصفائح المصفوفة الآمنة ESD القياسية JEDEC للتعامل الآلي مع IC
يُمثل علبة المصفوفة القياسية JEDEC مقياسًا حاسمًا في صناعة الميكروإلكترونيات ، حيث يحدد المواصفات للتعامل الآمن والنقل والتخزين للدوائر المتكاملة (ICs) ،وحدات، والمكونات الحساسة. هذه الحاملات القياسية يشار إليها عادة باسم "مصفوفة" الصحنات بسبب الترتيب الدقيق للمكونات المزودة في جيوب موقف ثابت،يتم تحديدها بواسطة الصفوف والعموداتالسمة المميزة لجميع الصناديق القياسية JEDEC هي أبعادها الموحدة عالميا من 12.7 × 5.35 بوصة (322.6 × 136 ملم).هذا التناسق الأبعاد الثابتة تجعلهم اللغة العالمية لتشغيل المعدات الآلية في جميع أنحاء العالم.

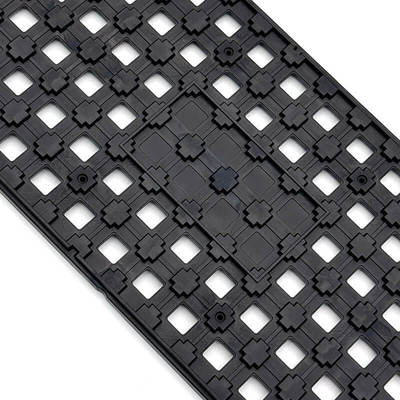

تتضمن صناديق JEDEC العديد من الميزات الهندسية المُحسّنة لأتمتة الحجم الكبير وسلامة المكونات. الفائدة الرئيسية هي الاعتراف بالمعيار الصناعي؛يتم ضمان الوصول الفوري إلى المعدات والملحقات العالمية، مما يقلل بشكل كبير من مخاطر تصميم المعدات، ويعجل وقت التطوير، ويقلل من التكلفة الإجمالية. عناصر التصميم الحرجة تسهل الأتمتة السلسة.تتميز المنطقة الوسطى للصينية بالخلايا المسطحة المصممة خصيصًا للتعامل الآلي من خلال أدوات التقاط الفراغلضمان نقل المكونات الموثوق به. للتحقيق الميكانيكي، يتم منحوتة ميزة واضحة في جانب واحد.يسمح باستخدام دبوس تحديد الموقع لتثبيت التوجه الصحيح بشكل ميكانيكي أثناء الاستخداممساعدة بصرية حاسمة هي الشامفر 45 درجة الموجودة في زاوية واحدة، والتي توفر مؤشرا بصريا لا لبس فيه للتوجه 1 دبوس من المكونات داخل مصفوفة.
| العلامة التجارية | حزمة الهينر |
| النموذج | HN24145 |
| المواد | الأجهزة الشخصية |
| نوع الحزمة | مكون IC |
| اللون | أسود |
| المقاومة | 1.0x10e4-1.0x10e11Ω |
| حجم الخط الخارجي | 322.6x135.9x7.62ملم |
| حجم التجويف | 13*13*2.11ملم |
| مصفوفة QTY | 6*16=96PCS |
| مسطحة | ماكس 0.76ملم |
| الخدمة | تقبل OEM، ODM |
| شهادة | RoHS، IOS |
1الاختبار والجميع الآلي: يتم استخدامها بشكل مكثف في عمليات الاختبار والجميع الآلي. المكونات ، التي تتراوح من الثقب (PGA ، DIP) إلى الصعود السطحي (QFP ،BGA) وأجهزة بدون رصاص (LGA)، QFN) ، يتم تقديمها إلى آلات الاختيار والوضع في شكل مصفوف دقيق وقابل للقراءة الآلية.
2النقل العالمي والتخزين الآمن: توفر قطع الغيار المحملة في صناديق JEDEC المتراصمة حلًا سهلًا وفعالًا وذو حماية عالية للتخزين والخدمات اللوجستية العالمية.ميزة التراص بطبيعتها تسمح لكل صينية متتالية للعمل كغطاء وقائي للواحد تحتها.
3. التوافق مع العمليات: تعمل الصناديق كحاملات للمكونات من خلال خطوات تصنيع مختلفة يمكن أن تشمل عمليات درجة حرارة عالية مثل الخبز (اعتمادا على المواد ،مثل الصناديق المتوسطة الحرارة حتى 140 درجة مئوية) أو عمليات التنظيف.
4التوافق بين المكونات: بالإضافة إلى المركبات المركزية التقليدية (مثل QFP و BGA و TSOP و PGA وما إلى ذلك) ، تستخدم صناديق JEDEC أيضًا للمكونات الإلكترونية غير التقليدية بما في ذلك الاتصالات و PCBs و MEMS و العدساتأجزاء الساعات، وحتى الحجارة الاصطناعية، الاستفادة من معدات الأتمتة القياسية.
