| الاسم التجاري: | Hiner-pack |
| رقم الطراز: | HN24153 |
| الـ MOQ: | 1000 |
| السعر: | $1.5~$6(Prices Are Determined According To Different Incoterms And Quantities） |
| شروط الدفع: | 100% Prepayment |
| القدرة على التوريد: | 2000PCS/Day |

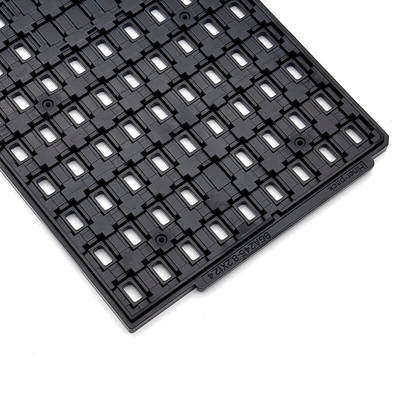

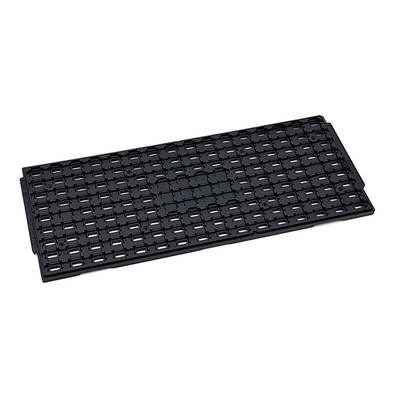

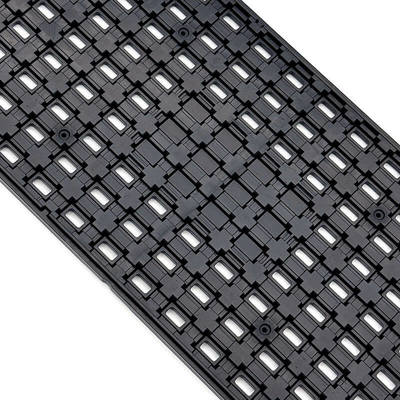

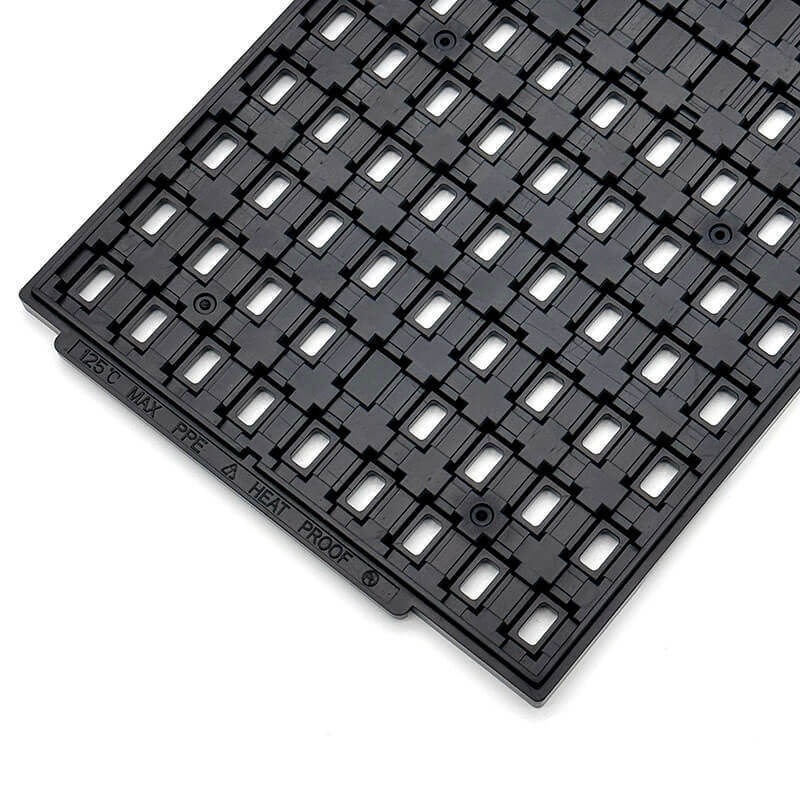

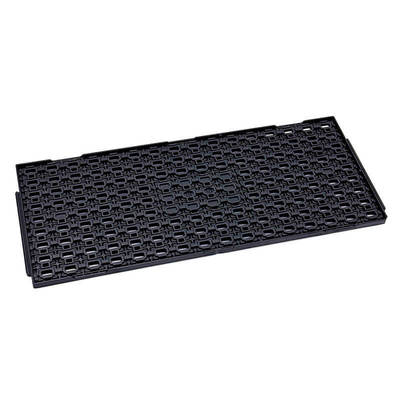

تتوافق صواني مصفوفة مكونات ESD IC ذات المعايير العالمية العالمية مع معايير JEDEC
تجسد صواني مصفوفة JEDEC IC اللغة الشائعة للأتمتة، وهي مجموعة من المواصفات الصارمة التي وضعتها صناعة الإلكترونيات الدقيقة للتحكم في التدفق الآمن والآلي للدوائر المتكاملة والموصلات والتجمعات. المبدأ الأساسي لهذه الأدراج هو التوحيد القياسي: حيث يتم تصنيعها جميعًا بنفس التصميم مقاس 12.7 × 5.35 بوصة (322.6 × 136 ملم). ويضمن توحيد الأبعاد أن المعدات التي يتم تصنيعها في أي مكان في العالم يمكنها التعرف على أي صينية JEDEC والتفاعل معها على الفور، بغض النظر عن المكون الذي تحتوي عليه. يحدد هيكل "المصفوفة"، الذي يشتمل على صفوف وأعمدة من جيوب المكونات، الإحداثيات المكانية الدقيقة (درجة الصوت) للالتقاط الآلي، وتحويل مجموعة من الأجزاء إلى مجموعة بيانات يمكن قراءتها آليًا. تم تصنيع صواني JEDEC من مركبات قولبة قوية، وغالبًا ما تكون بوليمرات آمنة ESD تستخدم الكربون للتوصيل (مما يؤدي إلى اللون الأسود الافتراضي)، وقد تم تصميم صواني JEDEC لتكون قوية ومستقرة الأبعاد. يعد هذا الاستقرار أمرًا بالغ الأهمية ليس فقط للحماية الميكانيكية ولكن أيضًا للحفاظ على المحاذاة الدقيقة تحت كل من ضغط المناولة والظروف الحرارية المحددة، وهو أمر ضروري لأتمتة موثوقة عالية السرعة.
تترجم ميزات التصميم الذكي لصواني JEDEC مباشرة إلى كفاءة تصنيع ملموسة وراحة.
1. المخطط التفصيلي الموحد (الوصول الفوري): الميزة الأكثر أهمية هي حالة معيار الصناعة، والتي توفر للمصنعين إمكانية الوصول الفوري إلى النظام البيئي العالمي للمعدات والملحقات والمعرفة الصناعية. وهذا يبسط إلى حد كبير إدارة سلسلة التوريد وتكامل العمليات.
2. المحاذاة البصرية والميكانيكية: تضمن الميزات الرئيسية موثوقية العملية. تعمل الشطب بزاوية 45 درجة كمؤشر Pin One مرئي وواضح، مما يقلل من خطر سوء توجيه المكونات أثناء التحميل اليدوي أو الآلي. تسمح الميزة الصدفية بالمفتاح/التثبيت الميكانيكي، مما يضمن قفل موضع الدرج في معدات التغذية من أجل تشغيل دقيق في الالتقاط والمكان.
3. خيارات الملفات الشخصية متعددة الاستخدامات: يمكن للمصنعين تحديد سمك الدرج المناسب: يعد الإصدار Low Profile (0.25 بوصة) بمثابة العمود الفقري، حيث يستوعب الحزم الشائعة مثل SOIC وTQFP، مما يعمل على تحسين كثافة التخزين الرأسي. يتوفر خيار High Profile (0.40 بوصة) للمكونات الأكبر أو الأطول مثل الوحدات والتجميعات وحزم CERQUAD، مما يضمن الخلوص المناسب والحماية للمكونات العالية.
4. إمكانية التجميع المحسنة: تشتمل الأدراج على ميزات متشابكة قوية تضمن ثبات المجموعة، وهو أمر ضروري للتخزين والنقل الآمن، حتى عند تكديس عدة أدراج على ارتفاع. تم تصميم ترتيب التراص بحيث يكون الدرج الفارغ بمثابة غطاء واقي للمكونات الموجودة في الدرج المحمل العلوي.
| ماركة | حزمة هينر |
| نموذج | HN24153 |
| مادة | معدات الوقاية الشخصية |
| نوع الحزمة | مكون IC |
| لون | أسود |
| مقاومة | 1.0x10e4-1.0x10e11Ω |
| حجم الخط التفصيلي | 322.6x135.9x7.62 ملم |
| حجم التجويف | 8.2*12.4*0.9 مللي متر |
| مصفوفة الكمية | 9*16=144 قطعة |
| التسطيح | الحد الأقصى 0.76 ملم |
| خدمة | قبول تصنيع المعدات الأصلية، أوديإم |
| شهادة | بنفايات، دائرة الرقابة الداخلية |
تعد المرونة في تصميم المصفوفة الداخلية مع الالتزام الصارم بغلاف JEDEC الخارجي أقوى ميزة لها.
حماية خاصة بالحزمة: تعالج التصميمات المخصصة نقاط الضعف الفريدة لأنواع المكونات المختلفة.
توافق المواد ودرجة الحرارة: يدور التخصيص غالبًا حول اختيار المواد لتحقيق التوافق مع درجات الحرارة المحددة والمقاومة الكيميائية.
اللون والقدرة: على الرغم من أن اللون الأسود هو المعيار القياسي لتوصيل التفريغ الكهروستاتيكي (ESD)، إلا أنه يمكن استخدام الألوان المخصصة لفصل العمليات المرئية. تم تحسين السعة الداخلية من خلال تصميم مخصص يعتمد على هندسة المكون وأي ميزات صينية خاصة مطلوبة، مما يضمن التوافق الشامل مع مغذيات JEDEC.
