| الاسم التجاري: | Hiner-pack |
| رقم الطراز: | HN24158 |
| الـ MOQ: | 1000 |
| السعر: | $1.5~$6(Prices Are Determined According To Different Incoterms And Quantities） |
| شروط الدفع: | 100% Prepayment |
| القدرة على التوريد: | 2000PCS/Day |

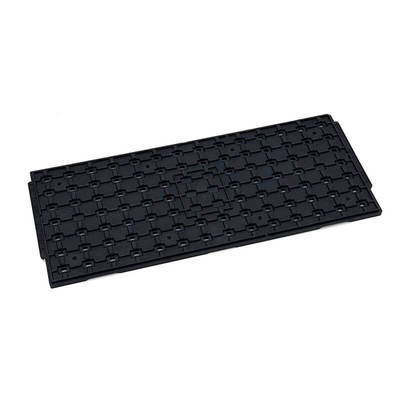

صواني JEDEC مصممة بدقة للحزم الخالية من الرصاص والإطار الرصاصي
في صناعة الإلكترونيات، تعمل صواني مصفوفة JEDEC بمثابة البروتوكول المعمول به لإدارة المكونات، مما يضمن السلامة والتعامل الفعال مع الدوائر المتكاملة والوحدات النمطية عالية القيمة. ويعكس تصنيفها كصواني "وافل" أو "مصفوفة" البنية المنظمة والجيوب التي تعمل على تأمين المكونات في مجموعة ثابتة من الصفوف والأعمدة. يعد هذا الموضع الثابت والتباعد المحدد أمرًا بالغ الأهمية، حيث يسمحان بموقع مطلق الأبعاد للمعدات الآلية. تلتصق الأدراج بمخطط خارجي واحد غير قابل للتفاوض يبلغ 12.7 × 5.35 بوصة (322.6 × 136 ملم)، وهو ثابت الأبعاد الذي يدعم النظام البيئي بأكمله للأتمتة المتوافقة مع JEDEC. يعد البناء القوي، الذي يتم تصنيعه عادة من البوليمرات الآمنة من أجل البيئة المستدامة، شرطًا أساسيًا، مع مواصفات تتطلب الحد الأدنى من الالتواء والحد الأقصى من القوة لتحمل قسوة المعالجة الآلية والخدمات اللوجستية العالمية. يجب أن يتم وضع علامة واضحة على المادة بأقصى درجة حرارة تشغيل لها، وهي أعلى درجة حرارة يمكن أن تتحملها لمدة 48 ساعة متواصلة دون المساس بتحملها للأبعاد الحرجة. هذا الالتزام باستقرار الأبعاد تحت الضغط الحراري يجعل صواني JEDEC ناقلات موثوقة لكل من الشحن والمعالجة في درجات الحرارة العالية، مثل خبز المكونات.
تكمن القيمة المقترحة لصواني JEDEC في تصميمها "الدقيق المدمج"، والذي يقلل بشكل كبير من مخاطر التصنيع ويعزز إنتاجية العملية. تم تصميم الأدراج باستخدام ميزات مرجعية وبيانات مرجعية راسخة تعمل على تبسيط تكامل المعدات. حجر الزاوية في تصميمها هو مجموعة ميزات Automation Ready. تعتبر علامات التبويب الطرفية غير المتماثلة ميزة ذكية تمنع ميكانيكيًا التوجيه غير المناسب في آليات التغذية، وتعمل كضمان إضافي يتجاوز المؤشرات المرئية Pin 1. توفر الميزة الصدفية المنحوتة آلية مفاتيح ميكانيكية للتسجيل الإيجابي داخل وحدات التغذية. علاوة على ذلك، يتم توفير مساحة مخصصة لوضع العلامات والنقش، مما يجعل الأدراج أداة عملية لإدارة المخزون وتتبع العمليات. تم تصميم السُمك القياسي المنخفض الذي يبلغ 0.25 بوصة (6.35 مم) بخبرة لاستيعاب 90% من جميع المكونات القياسية ذات الحجم المنخفض مثل CSP وTQFP، مما يعمل على تحسين كثافة الدرج. ويضمن الإصدار الاختياري رفيع المستوى مقاس 0.40 بوصة إمكانية تخزين المكونات الأكثر سمكًا، مثل الوحدات متعددة الطبقات أو مصفوفات الشبكة الدبوسية (PGA)، ونقلها بنفس المستوى من الأمان والدقة المعياريين.
| ماركة | حزمة هينر |
| نموذج | HN24158 |
| مادة | MPPO |
| نوع الحزمة | مكون IC |
| لون | أسود |
| مقاومة | 1.0x10e4-1.0x10e11Ω |
| حجم الخط التفصيلي | 322.6x135.9x7.62 ملم |
| حجم التجويف | 15.2*6.0*2.2 مللي متر |
| مصفوفة الكمية | 11*15=165 قطعة |
| التسطيح | الحد الأقصى 0.76 ملم |
| خدمة | قبول تصنيع المعدات الأصلية، أوديإم |
| شهادة | بنفايات، دائرة الرقابة الداخلية |
تتميز صواني JEDEC بأنها متعددة الوظائف، وتعمل كقناة أساسية خلال المراحل المختلفة من دورة حياة التصنيع.
1. حماية المكونات (ESD والميكانيكية)
2. العمليات ذات درجات الحرارة العالية (الخبز)
3. توافق نظام التغذية
إن القدرة على تخصيص المصفوفة الداخلية مع الالتزام بالبصمة الخارجية القياسية هي القوة القابلة للتكيف والمتوافقة مع العمليات التي تتميز بها صواني JEDEC.
