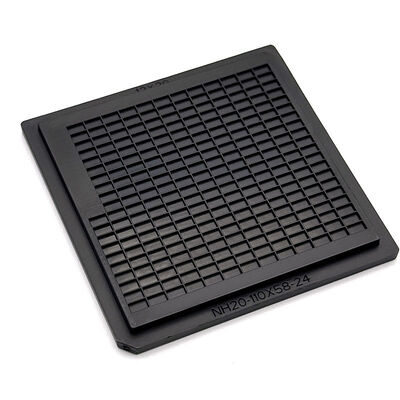

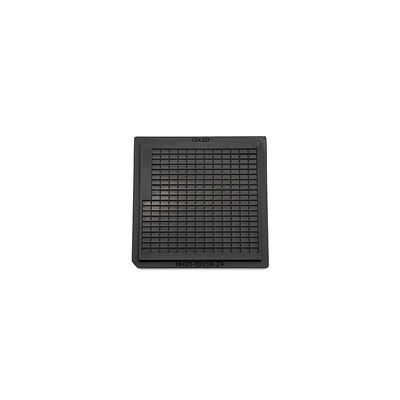

2 بوصة وافل حزمة رقائق الصفائح لتحديد المكونات الميكروإلكترونية الدقيقة

الاسم التجاري:	Hiner-pack
رقم الطراز:	HN24109
الـ MOQ:	500
السعر:	TBC
شروط الدفع:	100% Prepayment
القدرة على التوريد:	2000PCS/Day

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

شنتشن الصين

إصدار الشهادات:

ISO 9001 SGS ROHS

مقاومة السطح:

1.0x10E4 ~ 1.0x10E11Ω

لون:

أسود

مادة:

ABS

الاستخدام:

تخزين ونقل IC/الرقاقة

طريقة صب:

صب الحقن

مصطلحات التجارة الدولية:

EXW ، FOB ، CIF ، DDU ، DDP

صفحة الحرب:

ماكس 0.2 ملم

قابلة لإعادة الاستخدام:

نعم

Packaging Details:

500 Pcs/carton(According To Actual Packing）

Supply Ability:

2000PCS/Day

وصف المنتج

صواني رقائق عبوة الوافل مقاس 2 بوصة لمحاذاة مكونات الإلكترونيات الدقيقة بدقة

تعتبر سلسلة صواني رقائق عبوة الوافل عالية الدقة حجر الزاوية في إدارة مكونات الإلكترونيات الدقيقة الموثوقة، وهي مصممة خصيصًا للتطبيقات التي تكون فيها الدقة البعدية غير قابلة للتفاوض. في حين أن العديد من حوامل التغليف العامة تعاني من التواء مجهري، فإن صوانينا مقاس 2 بوصة مصممة للحفاظ على درجة استواء مطلقة طوال دورة حياتها التشغيلية.
يكمن سر هذا الاستقرار في سير عمل التصنيع المتقدم لدينا، والذي يبدأ بتحليل شامل لتدفق القالب (Moldflow). من خلال محاكاة عملية القولبة بالحقن قبل قطع أي أداة، يمكن لمهندسينا التنبؤ بدقة وتقليل الانكماش المحتمل أو نقاط الإجهاد. يضمن هذا النهج المستند إلى البيانات أن تظل مصفوفة الجيوب الموحدة محاذية تمامًا للأبعاد الخارجية للصينية، مما يخلق واجهة يمكن التنبؤ بها لكل من الفحص اليدوي وأنظمة المناولة الآلية.
مصنوعة من راتنجات ABS أو PC الموصلة كهربائيًا، توفر عبوات الوافل هذه حماية أساسية من التفريغ الكهروستاتيكي (ESD) المطلوبة للرقائق العارية الحساسة وحزم مقياس الرقاقة (CSPs). يتميز تصميم الصينية بنمط منتظم من الأضلاع الفاصلة التي تحدد كل جيب، مما يضمن أن حتى أكثر مكونات 2.5D هشاشة يتم احتضانها في بيئة آمنة وخالية من الحركة. بالنسبة لسير العمل القياسي، توفر هذه الصواني حلاً فعالاً من حيث التكلفة وعالي الدقة يلتزم بالمعايير الصناعية غير الرسمية للإلكترونيات الدقيقة ذات التنسيق الصغير.

الميزات/الفوائد الرئيسية

تحسين تدفق القالب المتقدم
تحمل بعدي فائق
حماية دائمة من التفريغ الكهروستاتيكي
اختيار المواد للاستقرار
بصمة قياسية صناعية 2 × 2 بوصة

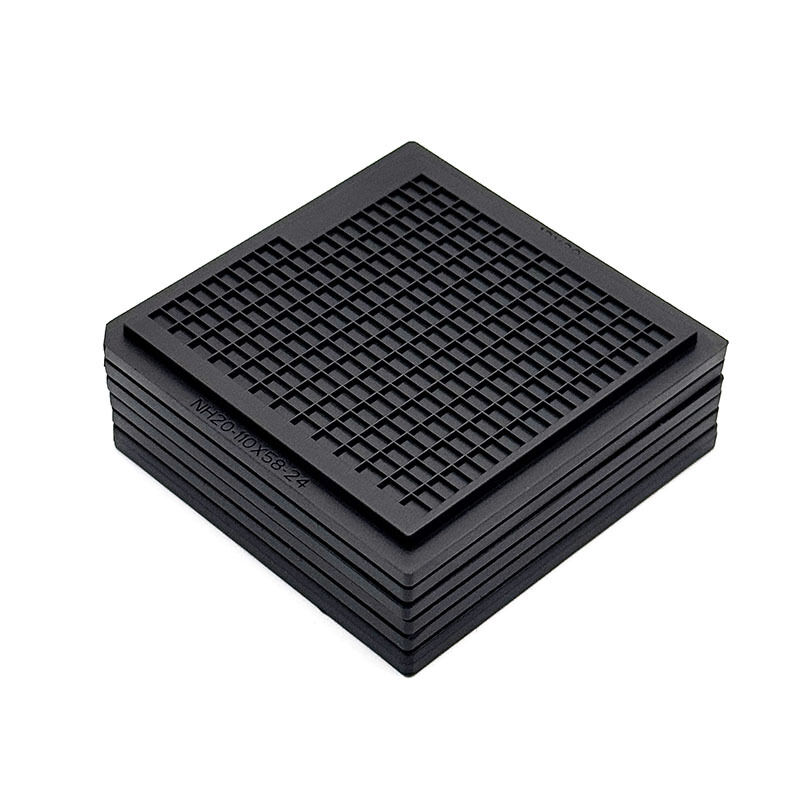

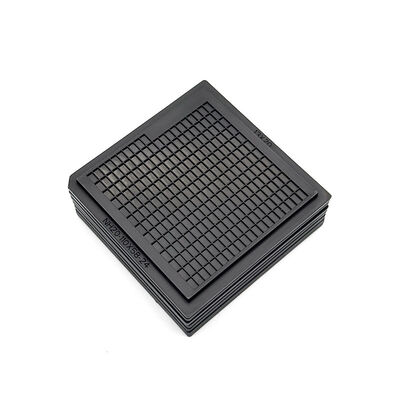

أمان قابل للتكديس

المواصفات

العلامة التجارية		Hiner-pack
الموديل		HN24109
المادة		ABS
نوع الصينية		عبوة وافل مقاس 2 بوصة
اللون		أسود
المقاومة		1.0 × 10⁴ - 1.0 × 10¹¹ أوم
حجم الخط الخارجي		50.7 × 50.7 × 4 مم
حجم التجويف		2.93×1.60×0.61مم
كمية المصفوفة		13 × 20 - 10 = 250 قطعة
التواء		بحد أقصى 0.2 مم
الخدمة		قبول OEM، ODM
الشهادات		RoHS، ISO

التطبيقات

تم تحسين هذه الحوامل عالية الدقة لعمليات أشباه الموصلات الخلفية حيث يكون المحاذاة مصدر قلق أساسي. تشمل التطبيقات الرئيسية: فرز الرقائق عالي السرعة، حيث يمنع استواء الصينية "فشل الالتقاط" للجهاز؛ الفحص اليدوي والآلي، مما يوفر مستوى بؤريًا مستقرًا للمعدات البصرية؛ وتجميع النماذج الأولية، حيث يجب تنظيم وحماية الكميات الصغيرة من الرقائق المتنوعة. نظرًا لحجمها المستقر وحمايتها الموثوقة، فقد تم اعتمادها على نطاق واسع أيضًا في إلكترونيات الطيران والدفاع، حيث تكون إمكانية تتبع المكونات والأمان المادي أمرًا بالغ الأهمية. سواء تم التعامل معها يدويًا في مختبر البحث والتطوير أو تغذيتها في خط تجميع آلي، تضمن عبوات الوافل هذه بقاء مكوناتك في مكانها الصحيح بالضبط.

التخصيص

نحن نقدم إمكانيات تخصيص عميقة لتكييف صوانينا مع قيود عمليتك المحددة. يمكن لفريق الهندسة لدينا تحسين هندسة الجيوب، بما في ذلك إضافة جدران مائلة أو قطع تخفيف زاوية متخصصة لاستيعاب ميزات المكونات المحددة مثل كرات اللحام أو الوسادات الحساسة. في حين أن الصواني القياسية للاستخدام في الظروف المحيطة، يمكننا مناقشة ترقيات المواد بناءً على احتياجاتك البيئية، والاختيار بين راتنجات موصلة مختلفة أو ألوان متخصصة لتتبع الدُفعات. يمتد التخصيص أيضًا إلى تضمين علامات مرجعية أو علامات توجيهية مصبوبة مباشرة في إطار الصينية لتحسين سرعة وموثوقية أدوات المحاذاة الآلية.

عنا:
تأسست Hiner-pack® في عام 2013. وهي مؤسسة عالية التقنية تدمج التصميم والبحث والتطوير والتصنيع والمبيعات لتعبئة واختبار الدوائر المتكاملة، بالإضافة إلى عملية تصنيع رقائق أشباه الموصلات في المناولة الآلية والحمل والنقل لتزويد العملاء بخدمات تسليم المفتاح.

لماذا تختارنا:

مصنع مباشر لمصنعي صواني JEDEC و IC
تصميمات متوافقة مع JEDEC ومتوافقة مع الأتمتة
دعم تخصيص OEM و ODM
جودة متسقة وإمداد مستقر
موثوق به من قبل عملاء أشباه الموصلات العالميين
